精益管工作台之间静电线怎么接的？

　　精益管工作台之间静电线怎么接的？精益工作台之间的防静电线连接需确保整个工作台系统形成等电位并可靠接地，具体步骤如下：

　　一、单个工作台接地准备

　　台垫接地

　　在台面右上角铺设防静电台垫，用接地线的星爪插入台垫预开小孔并扣紧，确保紧密接触。

　　接地线选用截面积≥2mm2的多股绞合铜芯软线，末端连接鳄鱼夹。

　　金属框架接地

　　工作台的金属主体框架需直接连接接地线（截面积≥6mm2铜线），通过螺栓或焊接固定，避免虚接。

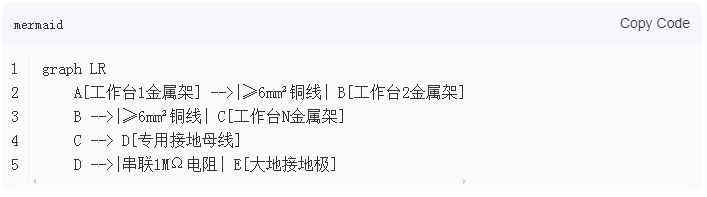

　　二、工作台之间的互联

　　并联等电位连接

　　使用截面积≥6mm2的铜导线将相邻工作台的金属框架串联，确保连接点电阻≤0.03Ω（需用万用表检测）。若电阻超标，需打磨接触面或增加跨接线。

　　注意：禁止直接串联台垫接地线，避免接地路径过长导致失效。

　　接地系统接入

　　将工作台金属框架串联链的末端，通过铜导线接入车间的专用防静电接地母线（独立于电源地线）。

　　在接地干线上串联1MΩ电阻（用于控制静电释放速度），再连接至大地接地极。

　　三、关键注意事项

　　独立接地系统：严禁从电源插座引地线，必须设置独立的防静电接地干线。

　　定期检测：

　　用接地电阻测试仪测量台垫/金属架对地电阻，要求≤10?Ω（符合ANSI/ESD S20.20标准）。

　　检查工作台间跨接点电阻，确保≤0.03Ω。

　　材料规范：导线需耐腐蚀（如镀锡铜），连接点使用防松垫片防脱落。

　　操作示例：某电子车间将6台精益工作台框架用6mm2铜缆串联，末端接独立接地母线并串联1MΩ电阻，实测各台对地电阻≤5×10Ω，跨接点电阻≤0.01Ω。
